中华人民共和国国家标准GB/T 27807-2011，2012年6月1日实施。本标准根据羧基聚酯粉末涂料用固化剂的组成，分为异氰脲酸三缩水甘油酯（TGIC）和羟烷基酰胺（HAA）两种类型。

其细节解读：

1. HAA外观，浅黄色-白色粉末或者颗粒，规定了羟基当量82±2；

TGIC则更标准，环氧当量≤110。优等品与合格品的差别在于氯含量的高低。固化剂与聚酯树脂的配比依聚酯的酸值而定。

2. 挥发份测定的条件，是（110±2）°C/3h，挥发份指标应符合:

TGIC≤0.5,  HAA≤1。

3. 这2个产品分等级都是：优等品、合格品。TGIC的区别在于总氯和环氧氯丙烷的残留量的不同。HAA没有细化。

4. 产品储存时通风、干燥、防潮，防止日光直接照射并应隔离火源，远离热源。自生产之日起，未拆封的产品有效期为一年。没有规定常温下，是个遗漏。

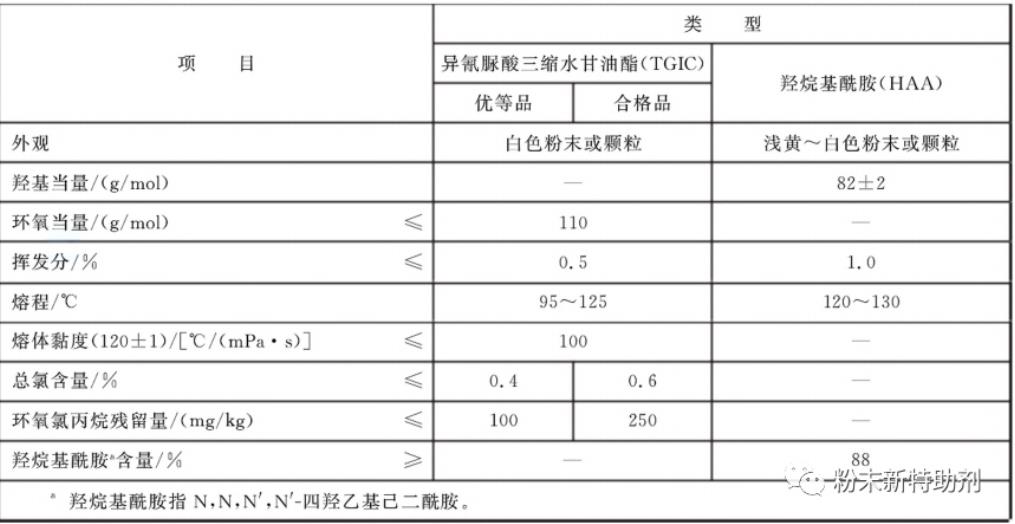

5. 固化剂产品质量性能应如下表所示：


   结语：TGIC含有三个环氧基团，固化反应交联紧密，因此有优良的耐高温性能，耐热可达到250℃，又由于其主体为三嗪环，所以化学稳定性高，有优良的耐光老化和耐候性，缺点是有一定毒性，易引起过敏。

HAA与羧基聚酯的酯化反应是自身通过噁唑啉盐中间产物进行，不需要催化剂或促进剂，在150℃就可以进行反应,而且其上含有四个反应官能团，因此HAA体系反应速率更快，固化温度更低，粉末涂料的使用成本降低，缺点是高温易黄变，厚涂易产生针孔。国外有改进型牌号，如EMS-1260。国内见有宣传，而没看到应用。
